中心: | 4 | シリーズ: | 1s |
---|---|---|---|
評価される流れ: | 10A | テスト電圧: | 1.2kV rms |
IPの評価: | IP50 | 色: | 銀 |

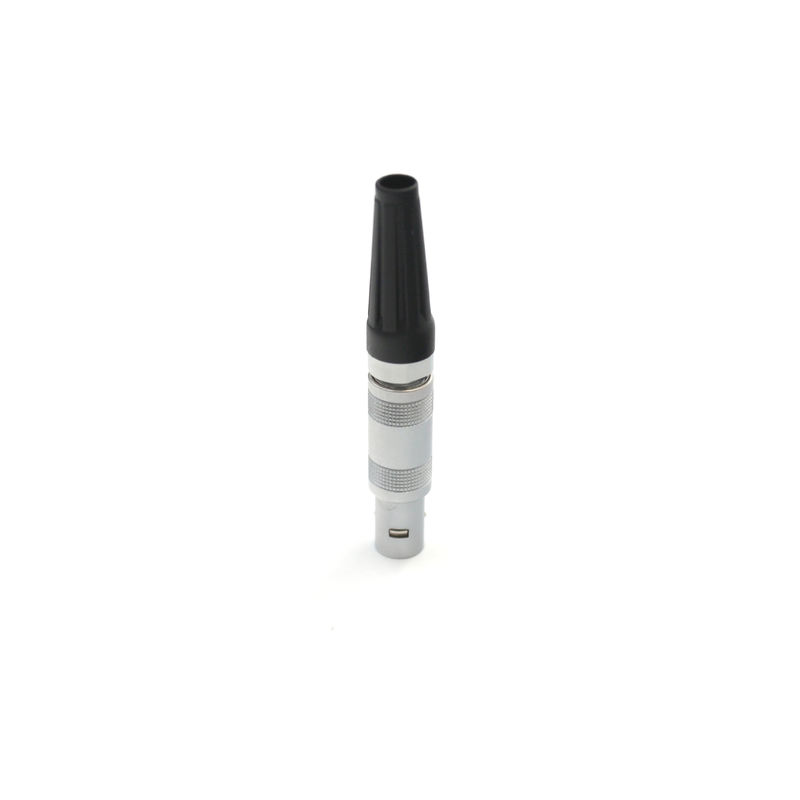

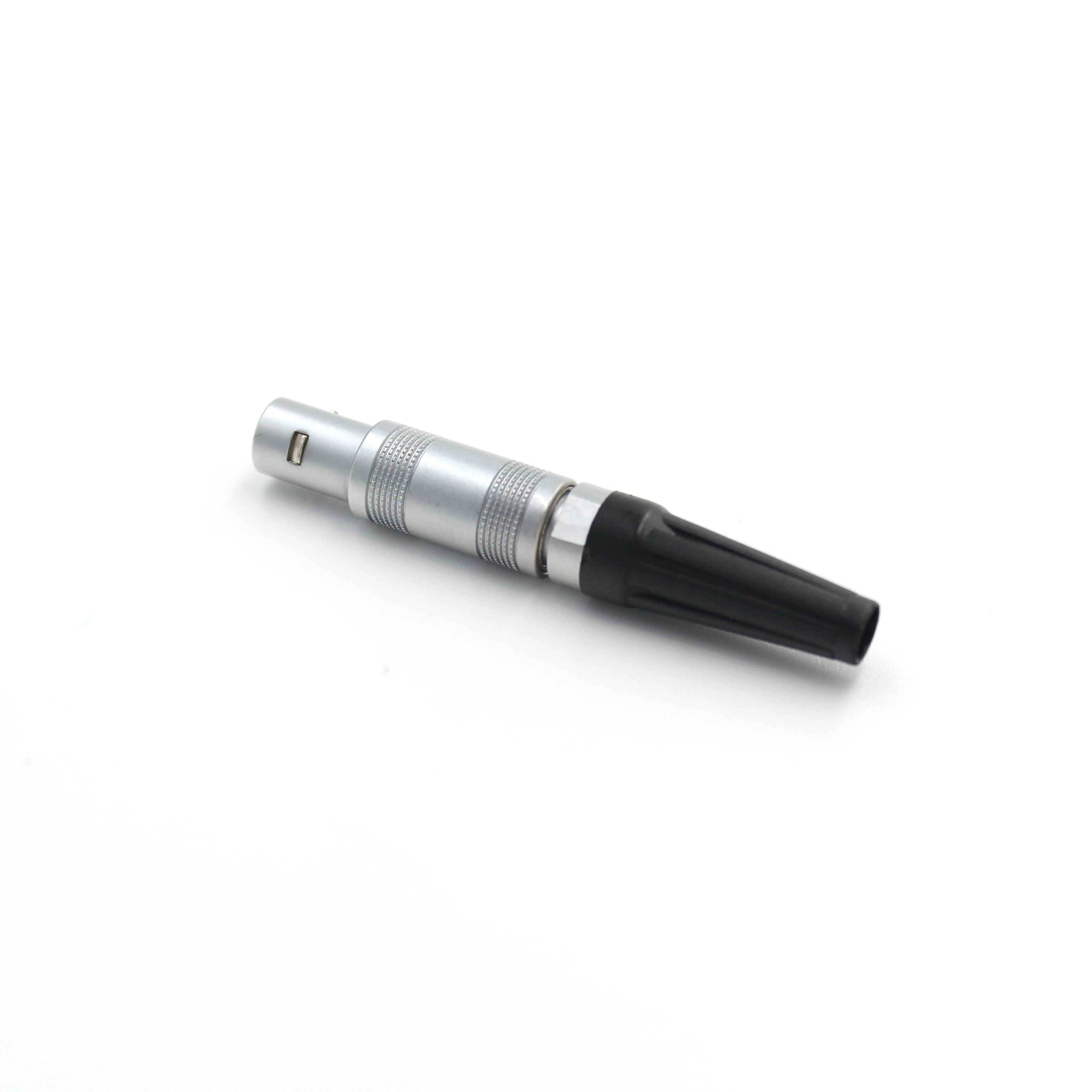

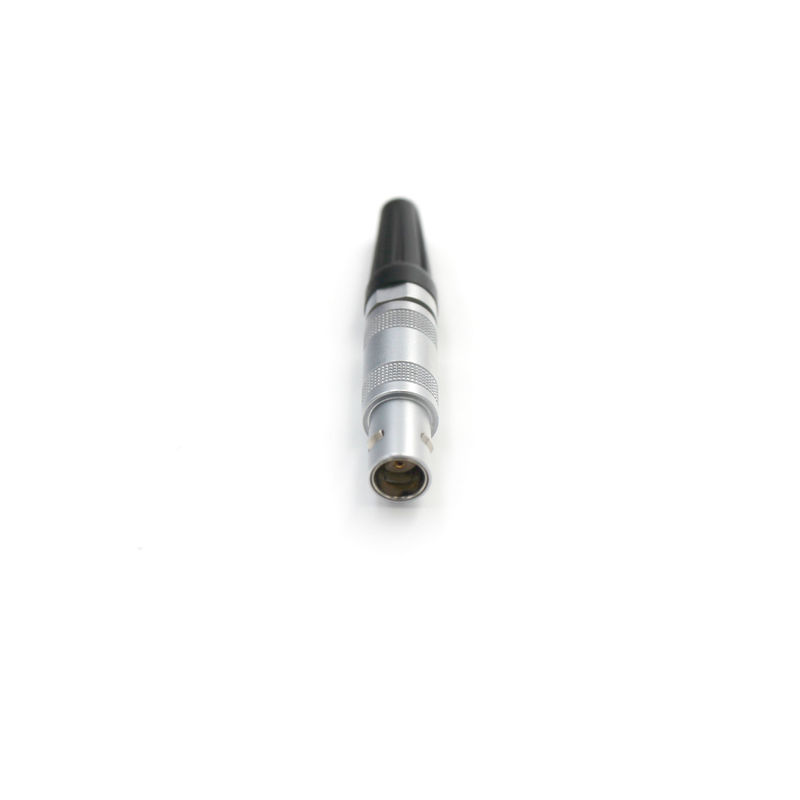

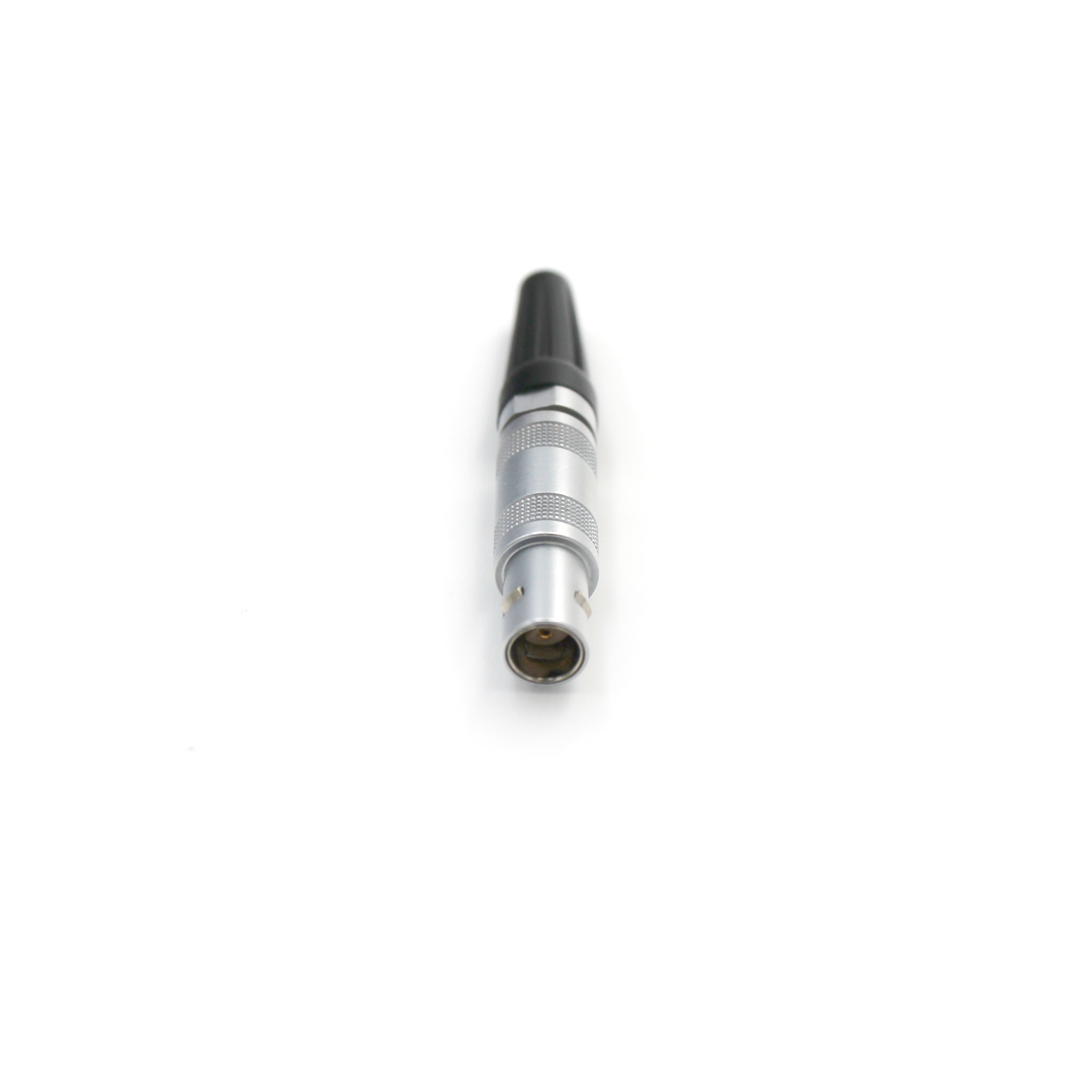

調査の器械のための1Sシリーズ4pin銀製のコネクター、まっすぐなプラグの衝撃の振動抵抗
次の主な特長が付いている1Sシリーズ4pinコネクター:
1.プッシュ プル自己掛け金を降ろすシステムの保証
2.マルチコアのタイプ(2-6)
3.はんだまたはPCBの接触(まっすぐな、肘)
4.救うスペースのための高密度取付け
5. ハイ・ロー絶縁体の位置は組合わせを誤まることを避ける
6.完全なEMCの保護のための360度のスクリーニング
1Sシリーズ4pinコネクターの指定:
挿入物 | 4低電圧 |
構成 | 黄銅(金はめっきした) |
絶縁体 | PPS |
臨時雇用者(分) | -40のdeg C |
臨時雇用者(最高) | 200のdeg C |
湿気(最高) | <> |
振動 | 15 g [10のHz - 2000のHz] |
衝撃抵抗 | 100 g [6氏] |
評価される流れ | 10A |
IPの評価 | IP50 |
1Sシリーズ4pinコネクターの適用:
Defense&security、通信システムのような、監視装置
使い捨て可能な装置のようなMidcal装置、
科学研究のようなテスト及び測定、
遠隔カメラ制御のような放送、
再生可能エネルギーのようなエネルギー、
、海底企業のように極度
社風:
視野--世界の産業結合性システムの一流の製造者になるため。
代表団--産業分野のための高い信頼性の結合性システム解決。
価値--最初に質、速い応答、卓越性、全員参加、達成の顧客の追求。
ケーブル会議 プロセス:
1. ケーブルを外装、尾ナットおよびケーブル固定金具を通して次々と渡し、絶縁体アセンブリに順序に従って溶接しなさい。
2. 止め金の窓が絶縁体アセンブリの突起に対応することに注意する溶接された絶縁体アセンブリに二つの部分から成った絶縁体の止め金を取付けなさい。
3. 溝に対応するために注意する絶縁体の止め金のケーブル固定金具のケーブルの適切な位置にケーブル固定金具をことに突起取付けなさい。
4. プラグ アセンブリに絶縁体アセンブリ、絶縁体の止め金およびケーブル固定金具を次々と押し、プラグ アセンブリの絶縁体の止め金リングそしてギャップの突起に注意を払う。
5. プラグ アセンブリに尾ナットをきつく締めなさい。
6. 尾ナットの対応するステップにジャケットを置きなさい。
